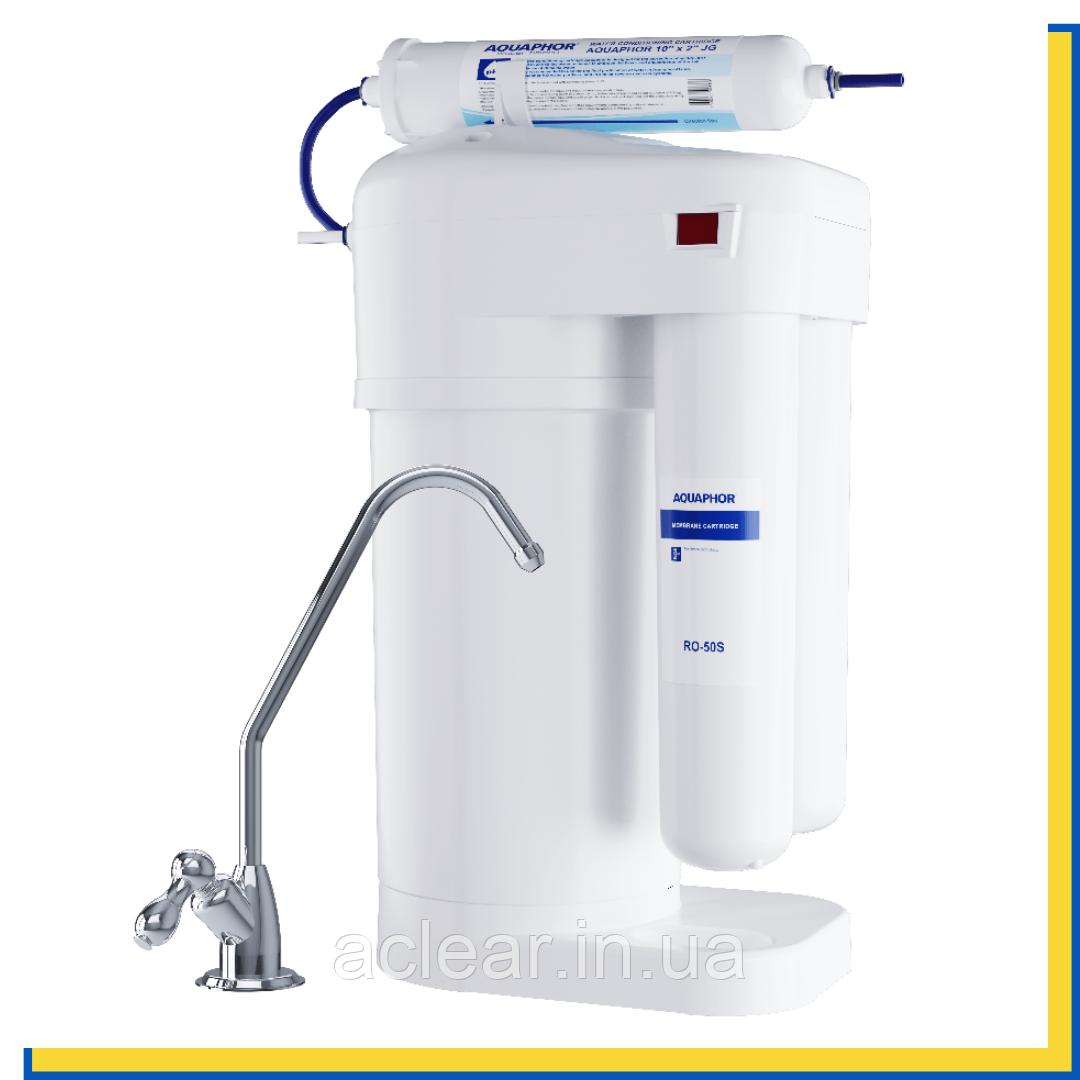

Компактний зворотний осмос Аквафор DWM RO-70S

Як працює DWM/RO

З мережі холодного водопостачання вода іде на вхід фільтра та протікає через перший картридж - попередньа очистка. Далі вода надходить у 2-ий картридж - мембрану. Мембранний модуль має 2 виходи: вихід чистої води та вихід дренажної (грязної) води. Проходячи через обмежувач потоку грязна вода зливається у каналізацію. Очищена вода надходить у накопичувальний бак, який розділяється на дві порожнини: накопичувальну та технічну. У накопичувальній знаходиться очищена питна вода, а у технічній – водопровідна. У міру набору чистої води - водопровідна вода з технічної порожнини видавлюється у дренаж, не створюючи опору до набору чистої води. Як тільки накопичувальний бак заповниться, автоматичний клапан перекриває надходження води до фільтра. Коли Ви відкриваєте кран для чистої води, в технічну порожнину через вхідний клапан надходить водопровідна вода і видавлює очищену воду із накопичувальної порожнини через блок кондиціонування води до крану для чистої води. При цьому спрацьовує автоматичний клапан та відкриває подачу води у накопичувальний бак DWM/RO.

Встановлення DWM/RO

Визначте зручні місця розташування крану для чистої води та DWM/RO. При цьому зверніть увагу на те, щоб трубки, що підводяться, проходили вільно, без зламів та перегинання (мал. 2). DWM/RO повинен встановлюватися на рівній, міцній поверхні (встановлення на нерівній поверхні може призвести до вібрації або шуму). DWM/RO має бути дистанційований або ізольований від джерел тепла (кухонні плити, бойлери, труби гарячого водопостачання, посудомийні чи пральні машини та ін.).

• Перекрийте холодну воду.
• Відкрийте кухонний змішувач, щоб зменшити тиск у водопроводі.
• Підключіть вузол підключення до водопроводу холодного водопостачання. За необхідності для ущільнення зовнішньої різьби вузла підключення використовуйте стрічку ФУМ.
• Підключіть трубку JG червоного кольору. Для цього витягніть стопорну кліпсу з-під пластикової втулки, вставте попередньо змочений водою кінець трубки у втулку штуцера до упору на глибину приблизно 20 мм і встановіть кліпсу на місце. Перевірте міцність закріплення трубки: при зусиллі 8–10 кгс трубка не повинна витягуватись.
• Встановіть вхідний кран у положення «Закрито».
• Відкрийте воду від магістралі, переконайтесь у герметичності з’єднання.

Важливо! Слідкуйте за тим, щоб ущільнювальна прокладка знаходилася на своєму місці та не була пошкоджена під час монтажу вузла підключення.

Кран для чистої води (мал.4)

• Просвердліть у мийці (стільниці) отвір діаметром 12 мм.
• Надіньте на різьбовий хвостовик (1) крана декоративну підставку (2), гумову прокладку (3), гумову шайбу (4) та вставте кран в отвір мийки.
• Знизу стільниці надягніть на різьбовий хвостовик пластикову шайбу (5), металеву стопорну шайбу (6) та наверніть кріпильну гайку (7).
• У різьбовий хвостовик крана (1) вставте трубку (9) кінцем із запресованою металевою втулкою та наверніть накидну гайку (8) до упору;
• Перевірте міцність закріплення трубки (9). При зусиллі 8–10 кгс трубка не повинна витягуватися.

Увага! Рекомендуємо використовувати кран для чистої води, що входить до комплектації виробу. Використання інших кранів може призвести до появи гулу та інших сторонніх звуків.

Встановлення дренажного хомута (мал. 5)

• Встановлювати хомут рекомендується на дренажній лінії перед сифоном (дренажний хомут підходить до більшості дренажних ліній діаметром близько 40 мм.).
• Зніміть із прокладки (1) захисну плівку (2). Приклейте ущільнювальну прокладку (1) з внутрішньої сторони хомута так, щоб отвір у прокладці був приєднаний до отвору у штуцері хомута.
• Встановіть хомут на дренажній лінії та затягніть болти (3). Болти слід затягувати рівномірно, щоб дві частини хомута розташовувалися паралельно.
• Крізь штуцер хомута просвердліть отвір діаметром 7 мм.
• На дренажну трубку JG надягніть пластикову гайку і, вставивши трубку у дренажний хомут, наверніть гайку на штуцер.

Встановлення щілинної вставки **

• Вийміть щілинну вставку, яка розташована під кришкою водоочисника. Для того, щоб зняти кришку, необхідно повернути три фіксатори проти годинникової стрілки.
• Встановіть щілинну вставку в трубку 3/8” (9,5 мм), як зазначено на мал. 6 і приєднайте цей кінець трубки до водоочисника.

Увага! У комплект входять три вставки: одна – для встановлення, дві – запасні. * Виробник залишає за собою право використовувати вузли підключення та крани аналогічної конструкції. У разі потреби звертайтеся до сервісної служби. ** Встановлюється за бажанням у разі високого вмісту у воді механічних домішок.

Встановлення постфільтру:

• Встановіть кронштейн для постфільтру на декоративну кришку DWM/RO та закріпіть його саморізом, як показано на мал. 7а.
• Перед під’єднанням постфільтру вийміть транспортні заглушки, встановлені в гніздах JG на вході та виході постфільтру (див. «Як від’єднувати трубки JG» у розділі «Запуск DWM/RO»).
• Встановіть постфільтр у кронштейн, натиснувши на постфільтр, як показано на мал.7б.
• З’єднайте трубкою JG 1/4” синього кольору (d 6,35 мм, L=0,17 м) вхідний штуцер (мал. 11) з корпусом DWM/RO відповідно до схеми (мал. 2).

Запуск DWM/RO

Для запуску DWM/RO необхідно підключити трубки, що підводяться, а також провести процедуру промивання модулів і мембрани.

Крок 1 Під’єднайте трубки, що підводяться, слідуючи малюнкам нижче. Схема підключення трубок показана на мал. 2.

Як приєднувати трубки JG

Витягніть з-під пластикової втулки (1) запірну кліпсу (2), вставте попередньо змочений водою кінець трубки (3) у втулку штуцера до упору на глибину приблизно 15 мм і встановіть кліпсу (2) на місце. Перевірте міцність закріплення трубки (3): при зусиллі 8–10 кг трубка не повинна витягуватися.

Як від’єднувати трубки JG

Витягніть з-під пластикової втулки (1) запірну кліпсу (2) і, натиснувши на торець пластикової втулки, витягніть трубку (3). Для натискання використовуйте ключ (4) для від’єднання трубок, що входить до комплекту водоочисника.
